逻辑流
潮汐栈支持通过拖拽节点和连接来构建逻辑流，无需编写繁琐代码即可组织业务处理。它主要应用于请求响应模式的业务场景，特点是一次输入仅产生一次输出。
相关入口：
本专题说明逻辑流编辑器、节点配置和运行验证。
你通常会在这里完成什么
- 创建逻辑流模型并定义输入输出
- 在编辑器里组织节点、连线和数据流转路径
- 为节点配置属性、输入端口、输出端口和运行方式
- 保存、回滚并查看逻辑流变更记录
常见任务

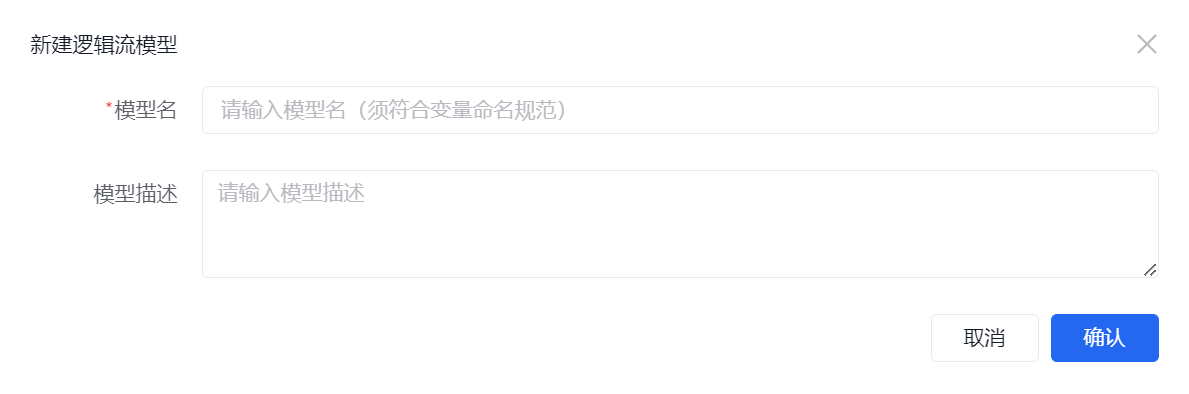

新建逻辑流模型
| 属性 | 必填 | 说明 |
|---|---|---|
| 模型名 | 是 | 模型名 合法的变量名且唯一 |
| 模型描述 | 否 | 模型描述 |
模型名创建后不支持修改。
打开并编辑逻辑流
打开逻辑流后，会进入编辑器。编辑器通常由左侧 节点库、中间 画布 和右侧抽屉式 属性面板 组成。
节点库
节点库是搭建逻辑流的起点，你可以把节点拖入画布，再逐步把它们连成一条可执行的数据处理链。
通用节点
| 节点类型 | 说明 |
|---|---|
 | 提供一个常量输出值，通常用于为后续的计算或操作提供固定的输入 |
 | 把一种数据结构映射成另一种数据结构，能够实现字段重命名 |
 | 根据输入条件的不同，将流程分支到不同的路径 |
 | 执行脚本处理数据 |
 | 接受多个输入，并将输入合并成一个对象 |
 | 接受 1 个输入，并向后传输 |
 | 接受多个输入，并将数组合并成一个新的集合 |
 | 输入对象中提取指定的属性 |
 | 输入对象中提取指定下标的元素 |
 | 验证输入数据是否符合指定的规则或条件 |
 | 从输入对象中剔除指定的属性 |
数据库操作节点
| 节点类型 | 说明 |
|---|---|
 | 将传入节点的数据插入指定数据模型中 |
 | 将传入节点的数据作为删除语句执行到指定数据模型中 |
 | 将传入节点的数据作为更新语句更新执行到指定数据模型中 |
 | 将传入节点的数据作为部分更新语句执行到指定数据模型中 |
 | 将传入节点的数据作为搜索语句执行到指定数据模型中 |
 | 将多条数据批量插入指定数据模型中 |
 | 将传入节点的数据作为查询语句执行到指定数据模型中 |
 | 将输入条件整理为统一的查询 DSL，便于后续节点复用 |
 | 从指定数据模型中按条件获取单条记录 |
不同版本的节点库可能略有差异，但通常都可以按“通用节点处理数据、数据库节点处理持久化”的思路来理解。
画布
画布是搭建和调整逻辑流结构的主要区域。你可以在这里连接节点、调整路径，并通过右键菜单处理节点和连线。
右键菜单与输入端口
不同节点支持的输入端口数量不同，因此右键菜单里是否出现“添加输入端口”或“删除输入端口”，取决于该节点自身的端口规则。
上图中输入端口规则为 (0-1)，表示最少 0 个、最多 1 个输入端口。当前节点还没有输入端口时，右键菜单会出现“添加输入端口”：
添加完成后，右键菜单会改为显示“删除输入端口”：
当输入端口规则为 (1-1)，且节点已经存在 1 个输入端口时，右键菜单通常不会再显示添加输入端口的选项。
右键菜单中是否可以添加或删除端口，取决于当前节点的输入端口配置和数量限制。
属性面板
右侧属性面板支持拖拽调整宽度。你选中的对象不同，面板里出现的配置项也不同：
节点属性
节点属性包含基本信息和输入端口、输出端口，以及节点的专有属性。
基本信息
基本信息包括节点的名称、描述和其他相关信息。
| 属性 | 默认值 | 说明 |
|---|---|---|
| 类型 | 节点类型 | |
| 名称 | 节点标识符 唯一 | |
| 描述 | 节点的详细说明 | |
| 异步 | 关 | 是否以异步方式 执行 |
| 启用 | 开 | 节点是否处于节点启用状态 |
异步方式
| 值 | 说明 |
|---|---|
| 开 | 节点以异步方式执行 |
| 关 | 节点按当前流程正常执行 |
节点启用状态
| 值 | 说明 |
|---|---|
| 开 | 节点参与流程执行，并纳入校验与运行 |
| 关 | 节点不参与流程执行，通常也不会进入实际运行与校验链路 |
输入端口
输入端口是节点接收数据的地方。一个节点可以拥有零个或多个输入端口。
| 属性 | 说明 |
|---|---|
| 端口名 | 标识端口的名称 |
| 数据类型 | 端口所处理的数据的类型 |
| 描述 | 对端口的详情描述 |
输出端口
输出端口是节点向其他节点传递数据的地方。一个节点可以拥有一个或多个输出端口，属性结构与输入端口一致。

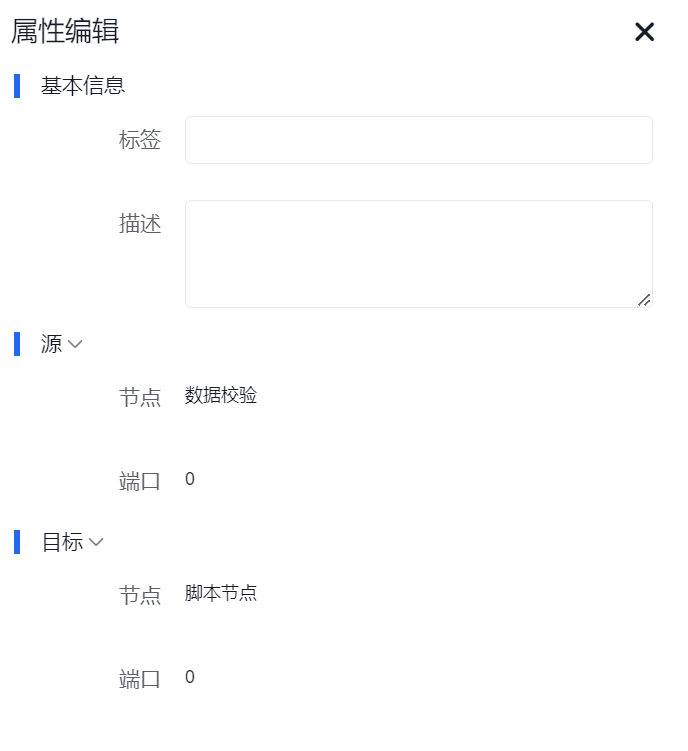

连线属性
| 属性 | 说明 |
|---|---|
| 标签 | 连线说明 |
| 描述 | 连线的详细说明 |
| 源节点 | 连线起始点的节点 不支持修改 |
| 源节点端口下标 | 源节点上与连线连接的端口的下标 不支持修改 |
| 目标节点 | 连 线终点的节点 不支持修改 |
| 目标节点端口下标 | 目标节点上与连线连接的端口的下标不支持修改 |

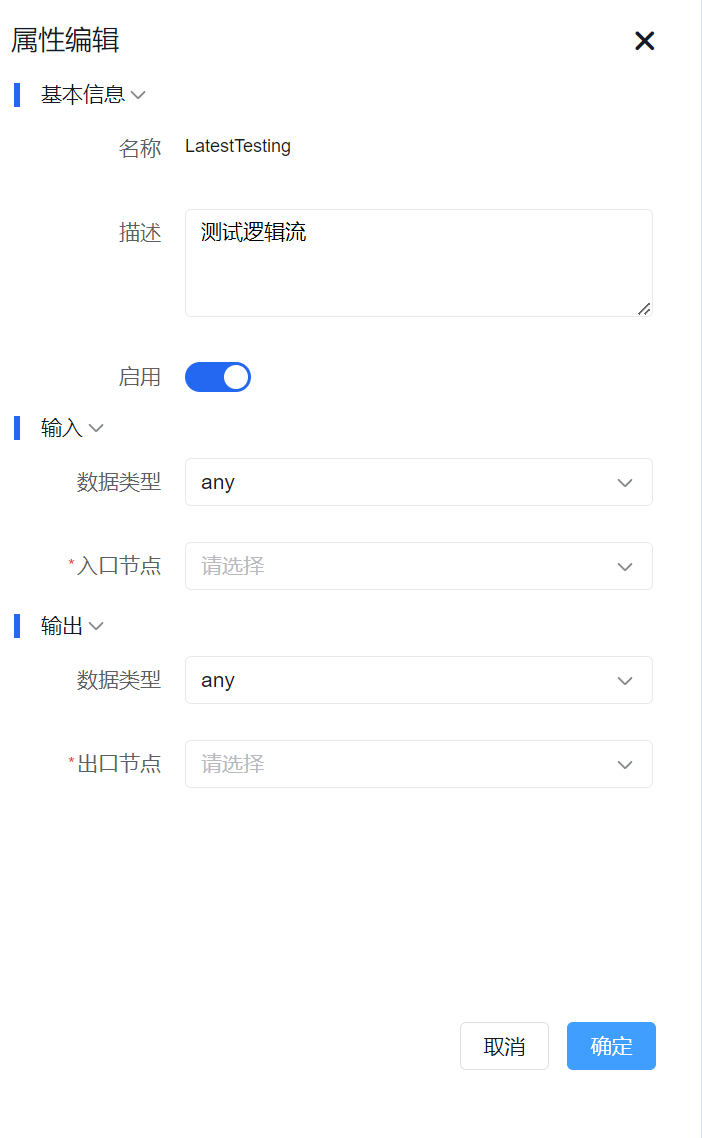

逻辑流属性
| 属性 | 默认值 | 说明 |
|---|---|---|
| 模型名 | 创建的逻辑名，不支持修改 | |
| 模型描述 | 模型描述 | |
| 启用 | 开 | 逻辑流是否处于逻辑流启用状态 |
| 输入数据类型 | 指定了输入节点提供的数据的类型 | |
| 输入节点 | 逻辑流接收数据的起点 | |
| 输出数据类型 | 指定了输出节点接收的数据的类型 | |
| 输出节点 | 逻辑流生成结果或传递数据的终点 |
逻辑流启用状态
| 值 | 说明 |
|---|---|
| 开 | 逻辑流可以被执行 |
| 关 | 逻辑流暂停执行 |
保存、提交和回滚
逻辑流模型同样具备版本管理能力。编辑过程中可以先保存当前结果，提交后再查看变更记录。
提交后，可以查看逻辑流的变更记录。

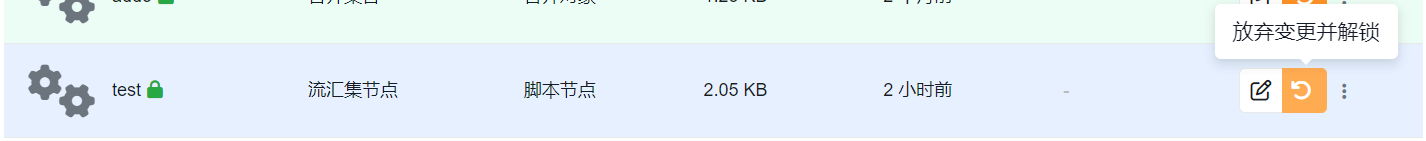

如果当前修改需要放弃，可以通过 放弃变更并解锁 回滚到上一次提交的版本。
删除逻辑流
删除前，建议先确认该逻辑流是否仍被业务模型操作、WebAPI 或其他配置引用。

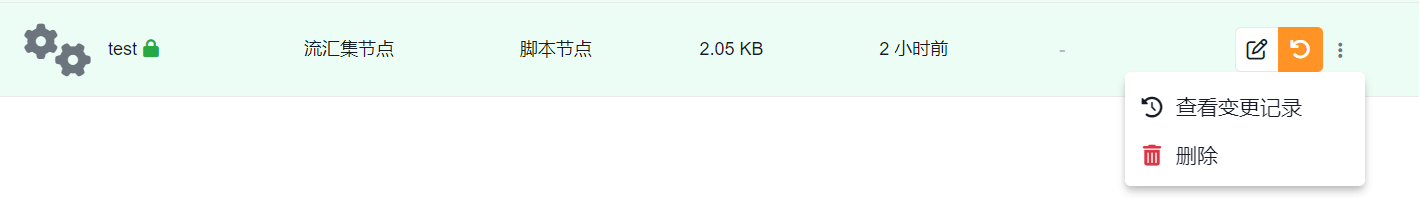

查看变更记录
如果当前环境没有展示完整的变更记录能力，请以实际版本和权限配置为准。
常见用法
逻辑流最常见的使用方式有三类：
- 作为业务模型某个操作的实现逻辑
- 作为 WebAPI 模型 的处理层
- 在低代码场景中承担“查询、校验、分支、保存、返回结果”的完整处理链
如果你已经建好了业务模型，常见落地路径通常是：
- 先明确输入数据和输出结果
- 用通用节点完成映射、校验和分支判断
- 用数据库节点读写数据模型
- 需要复杂计算时再配合脚本、表达式或融合开发扩展
使用建议
- 第一次建逻辑流时，先做一个节点少、路径短的最小版本，更容易验证输入输出是否正确
- 先用通用节点把数据链路跑通，再逐步补数据库节点、脚本节点和复杂分支
- 如果逻辑已经明显超出可视化编排边界，可以结合 融合开发 一起处理
